不锈钢钢管直径规格表对照

发布时间：2019/3/1  作者：不锈钢管规格对照表  点击量：4252次

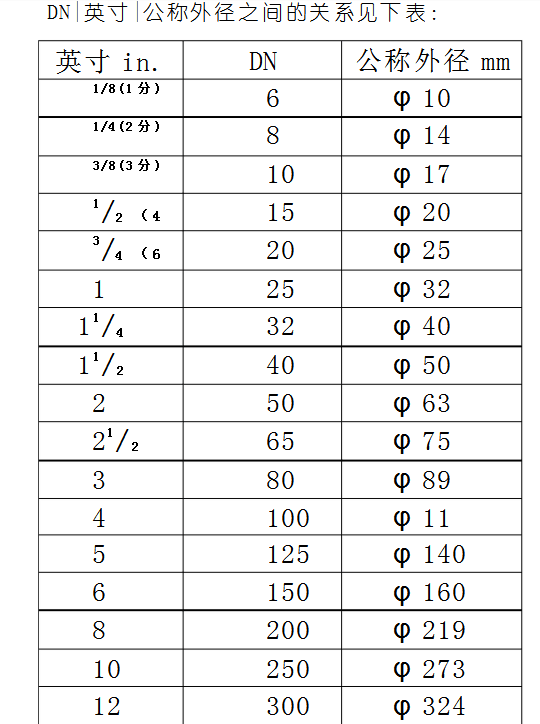

不锈钢管公称直径与外径对照表！钢管公称直径与外径对照表！一般来说，钢管的直径可分为外径、内径和公称直径。

　　1.无缝钢管外径用字母D来表示，其后附加外直径尺寸和壁厚。例如：外径为108mm的无缝钢管，壁厚为5mm则用D108*5表示。

　　2公称尺寸用DN表示。

　　3.在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、

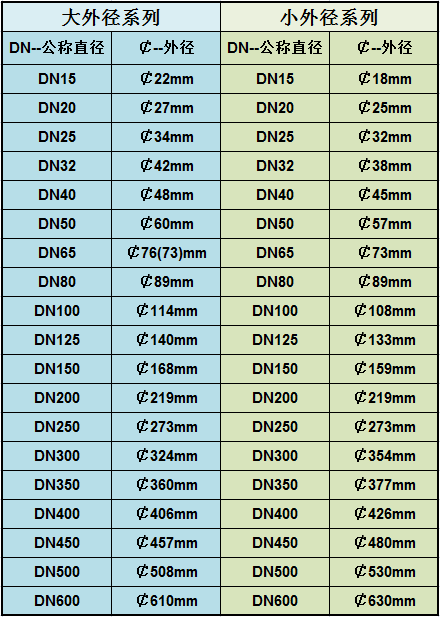

垫片等结构尺寸，公称尺寸用DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径、壁厚。世界各国应用的标准体系虽然多，大体可分成两大类，即大外径系列和小外径系列。
